LED因其VF值特性原因做不到相同，隨著溫度及電流大小也有些VF值也會發生變化，一般不適合并聯設計。但是有些情況又不得不并聯解決多顆LED驅動成本問題，這些設計可以為大家做些參考。

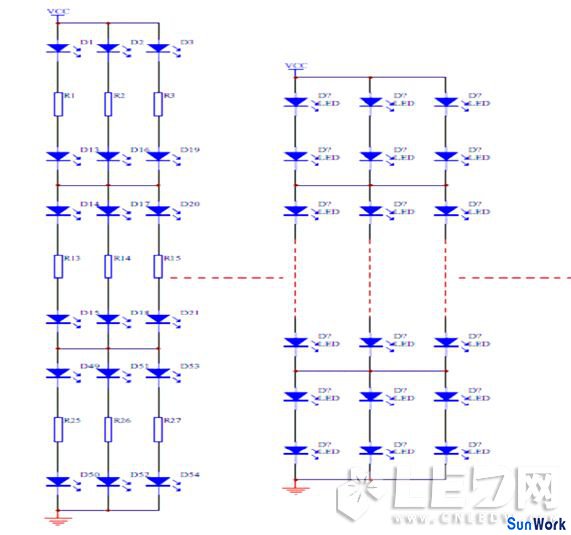

注意需要VF值分檔，同檔VF值的LED盡量使用在同一產品上面，產品可以保證誤差電流在1mA之內、LED相對工作恒流狀態。
下圖采用集成三極管可以保持每路LED電流一致，這些三極管在相同溫度環境下、相同工藝條件生產出來的β值一樣，可以保證每路電流基本一樣。恒流部分在要求不是很高的條件下可以這樣設計，穩定的電壓或穩定的PWM伏值驅動穩壓后的三極管偏壓，做到基本恒流。
下圖采用集成三極管可以保持每路LED電流一致，這些三極管在相同溫度環境下、相同工藝條件生產出來的β值一樣，可以保證每路電流基本一樣。恒流部分在要求不是很高的條件下可以這樣設計，穩定的電壓或穩定的PWM伏值驅動穩壓后的三極管偏壓，做到基本恒流。

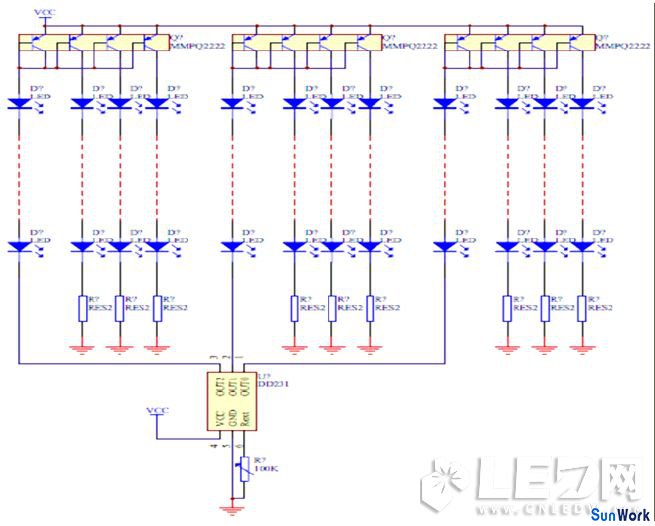

下圖采用精度較高的IC做恒流參考源，R可以設定IC輸出電流，一經確定R阻值可以使用固定電阻代替。多三極管集成器件的使用可以減少IC的使用數量，從而減低設計產品成本。
線性大功率LED恒流輸出可以并聯使用，在產品設計中我們往往找不到較大電流的驅動IC，一般2A以上就很少見，標稱2A的IC也不一定可以極限使用。大于1A的IC工藝成本的原因MOS管都是外置，外置MOS管線路復雜，可靠性減低。并聯使用是有效的設計辦法。

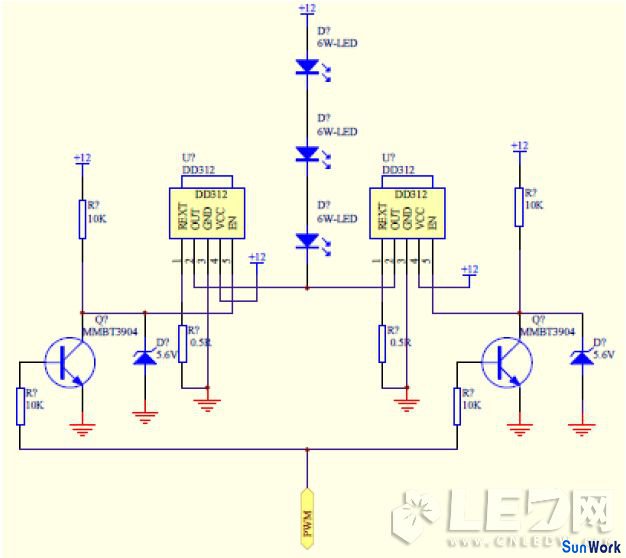

下圖采用DD312并聯參考設計直接驅動3顆6W LED。使能PWM控制信號需要適當?shù)母綦x，避免相互干擾和驅動能力問題。EN使能電壓要符合規格書要求，不要電壓太高損壞EN腳。一般IC耐壓是指負載和電源，沒有注明激勵電壓請不要大于5V設計。

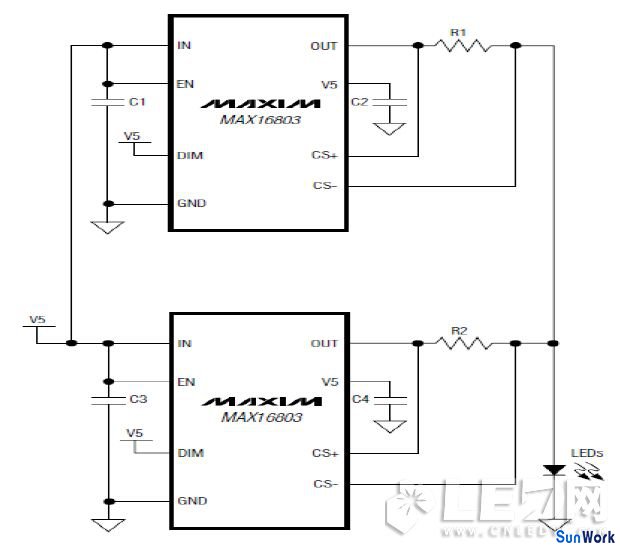

像這種檢測在LED的一端LED恒流驅動IC也可以并聯設計驅動，實際上IC是單獨工作的，最后在并流一起。DC-DC方式是工作在較高的頻率上，需要注意的是PCB布板時避免交叉設計，各自濾波、旁路電容要緊靠IC附近，負載電流最后會和即可。
當然可以2并，也可以3并或多并聯設計，不過要提醒多試之！
